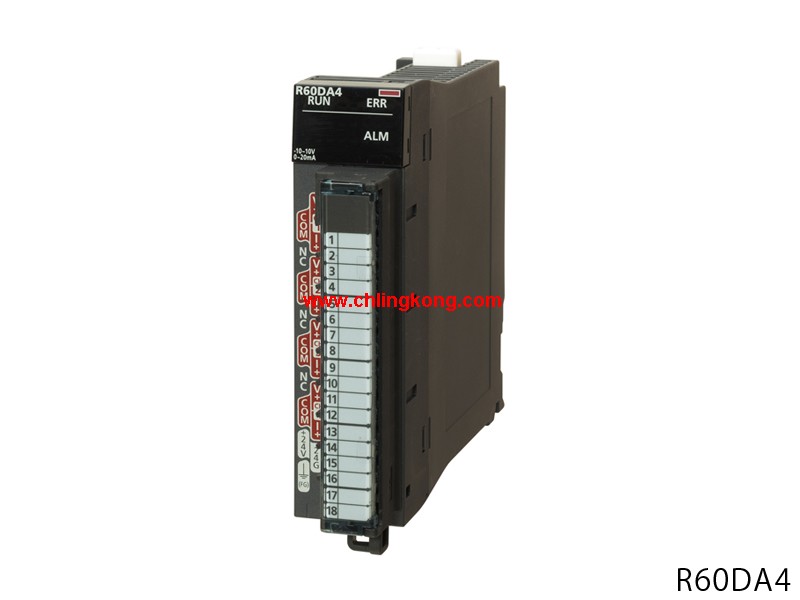

R60DA4 三菱 输出模块 三菱R60DA4

品牌: 三菱
产品名称: 模拟量输出模块
型号: R60DA4
模拟量输出通道数:4CH。
精度
环境温度25正负5°C:正负0.1% 以内。
环境温度0~55°C:正负0.3% 以内。
温度系数:-。
转换速度:80μs/CH。
通道间缘:-
输出短路保护:有。
外部供给电源:DC24。
外部配线连接方式:18点螺钉端子台。
电压输出
数字量输入值:−32000~32000。
模拟量输出电压:DC−10~10V。
电流输出
数字量输入值:0~32000。
模拟量输出电流:DC0~20mA。
模拟量输出模块为通过可编程控制器向外部输出模拟量信号的接口。
可选择电压输出、电流输出、电压/电流混合输出型等用于各种用途的模块。
高速输出流畅的模拟量波形。
模拟量输出模块具有将任意波形数据注册到模块中,并根据设定的转换周期连续执行模拟量输出的功能。
执行冲压机和注塑成型机等的模拟量(扭矩)控制时,可自动输出事先注册的控制波形,
通过程序进行高速、流畅的控制。此外,仅需事先将波形数据注册到模块中,
即可轻松控制模拟量波形,因此在进行生产线控制等重复控制时,
无需使用专用的程序来创建波形,可减少编程工时。

电缆的长度:3.0米。
MELSEC iQ-R系列的"模块间同步功能",是指可按照模块间同步周期,
使作为同步对象的多个输入输出模块和智能功能模块的输入或输出时间同步的功能三菱R60DA4。
利用此功能,可对系统和设备进行控制。
此外,还可在CC-LinkIE现场网络同步通信中, 使动作时间在网络节点之间保持同步,
避免因网络传输延迟时间而导致的误差,从而构建稳定的系统R60DA4
同时使用这些功能,可轻松应对要求各项动作同步的情况,
例如胶印机的切割和弯折工序等。模拟量输入通道数:4CH。
精度
环境温度25正负5°C:正负0.1%以内三菱R60DA4。
环境温度0~55°C:正负0.3%以内。
温度系数:-。
共通
转换速度:80μs/CH。
通道间缘:-。
对大输入:正负15V、30mA。
外部配线连接方式:18点螺钉端子台。
电压输入
模拟量输入电压:DC−10~10V。
数字量输出值:−32000~32000三菱R60DA4。
电流输入
模拟量输入电流:DC0~20mA。
数字量输出值:0~32000。
16位高分辨率(1/32000)。
无需程序即可执行比例缩放和转换运算。
适合用于要求速度和精度的检测设备。
轻松过滤高频干扰。
通过报警输出等执行事件驱动型程序。
通过工程软件创建、输出任意模拟量波形数据三菱输出模块。
通道间缘。
与输入输出模块相似,模拟量模块是传感器等各种模拟量软元件与可编程控制器之间的接口。
与输入输出模块的不同在于其处理的是模拟量电压和电流信号而非ON/OFF信号。
MELSEC iQ-R系列的模拟量模块配备了高速转换(80µs/CH)、高分辨率(1/32,000)、通道间缘、异常信号检测等各种便捷功能,
可实现的模拟量控制三菱输出模块。安全度等级(SIL):SIL 3(IEC 61508)。
性能等级( PL):PL e(EN/ISO 13849-1)。
运算控制方式:存储程序反复运算三菱输出模块。
程序容量:80K(安全程序用:40K)。
程序内存:320K。
软元件/标签内存:1178K。
数据内存:5M。
符合国际安全标准的安全CPU可同时控制一般系统和安全系统。
可通过CC-Link IE Field网络,
将安全开关和安全光幕等连接到使用了安全CPU的系统,
构建混合使用一般控制和安全控制的系统。
此外,通过使用操作直观的工程软件GX Works3,
集中进行一般控制和安全控制的编程。
将安全功能能整合到控制系统中R60DA4。
可将以往的MELSEC iQ-R系列模块作为一般控制用途,
在在同一基板上使用,因此可构建混合使用一般控制和安全控制的系统三菱R60DA4。
而且,可通过CC-Link IE Field网络整合一般通信和安全通信,
在进行安全通信时,也可使用一般的以太网电缆,
无需使用专用电缆等。
