首 页 >> 产 品 >> 三菱 >> A/QnA系列PLC >> CPU >> 三菱A0J2CPUP23 模块式:是把PLC各基本组成做成独立的模块三菱A0J2CPUP23

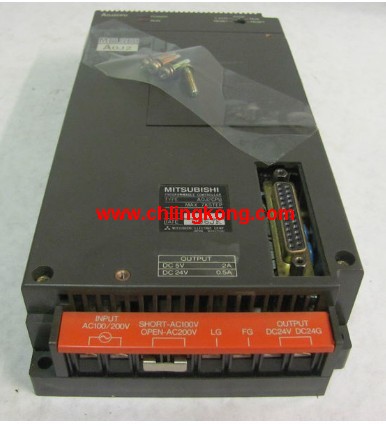

三菱A0J2CPUP23 模块式:是把PLC各基本组成做成独立的模块三菱A0J2CPUP23

品牌: 三菱
产品名称: CPU单元
型号: A0J2CPUP23
输入输出点数:480点。
程序容量:7k步。
基本命令处理速度:4.4~5.6us。
电源:输入DAC100~120/200~240V/输出DC5V 2A,DC24V 0.5A。
附带光数据通信线路功能。
模块式:是把PLC各基本组成做成独立的模块。
中型、大型PLC采用这种方式。便于维修。
PLC的继电器输出接口电路
工作过程:当内部电路输出数字信号1,
有电流流过,继电器线圈有电流,然后常开触点闭合,
提供负载导通的电流和电压。
当内部电路输出数字信号0,则没有电流流过,
继电器线圈没有电流,然后常开触点断开,
断开负载的电流或电压。
也就是通过输出接口电路把内部的数字电路化成一种信号使负载动作或不动作。
用户程序存储容量:是衡量可存储用户应用程序多少的指标。
通常以字或K字为单位。16位二进制数为一个字,
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数,
移位指令占2个字。数据操作指令占2~4个字。

16通道。
输入:DC-10~10V,DC-20~20mA。
输出(分辨率):0~4000,0~8000,0~12000。
38点端子台。
模拟量I/P多路复用单元三菱A0J2CPUP23。
详细分析被控对象的工艺过程及工作特点,
了解被控对象机、电、液之间的配合,
提出被控对象对三菱PLC控制系统的控制要求,
确定控制方案,拟定设计任务书A0J2CPUP23
如何确定三菱plc的输入/输出设备。
根据系统的控制要求,
确定系统所需的全部输入设备和输出设备,
从而确定与三菱PLC有关的输入/输出设备,
以确定PLC的I/O点数。Ethernet网络模块10BASE5/10BASE2
控制层/MELSECNET/10(H)是整个网络系统的中间层,
在是PLC、CNC等控制设备之间方便且高速地进行处理数据互传的控制网络三菱A0J2CPUP23。
作为MELSEC控制网络的MELSECNET/10,
以它良好的实时性、简单的网络设定、无程序的网络数据共享概念,
以及冗余回路等特点获得了很高的市场评价,
被采用的设备台数在日本达到高,
在上也是屈指可数的三菱A0J2CPUP23。
而MELSECNET/H不仅继承了MELSECNET/10的特点,
还使网络的实时性更好,数据容量更大,
进一步适应市场的需要。RS-232:1个,RS-422/485:1个三菱CPU单元。
传输速度:0.3~19.2kpbs。
计算机连接功能。
到此为止系统的硬件电气线路已经确定。
打印机/周连设备连接用,BASIC语言功能对应。
如何选择三菱PLC。
三菱PLC选择包括对三菱PLC的机型、容量、I/O模块、电源等的选择。
三菱plc分配I/O点并设计三菱PLC外围硬件线路
画出PLC的I/O点与输入/输出设备的连接图或对应关系表,
该部分也可在第2步中进行三菱CPU单元。
设计PLC外围硬件线路。
画出系统其它部分的电气线路图,
包括主电路和未进入PLC的控制电路等。
由PLC的I/O连接图和PLC外围电气线路图组成系统的电气原理图三菱CPU单元。MELSECNET/10,MELSECNET/H同轴,输入电压:AC100-240V。输入点数:16点。
输入电压及电流:DC12/24V 3/7mA。
输入应答时间:10ms。
16点/1个公共端。
正极共用。
输出点数:16点。
输出电压:DC24V/AC240V,2A/1点,4A/个公共端。
输出应答时间:12ms。
输出类型:继电器输出。
8点/1个公共端。
50点端子台。
控制电磁阀所需的I/O点数由电磁阀的动作原理可知,
一个单线圈电磁阀用PLC控制时需2个输入及1个输出,
一个双线圈电磁阀需3个输入及2个输出,
一个按钮需一个输入;一个光敏开关需4个或2个输入,
一个信号灯需1个输出,波段开关,
有几个波段就需几个输入,
一般情况、各种位置开关都需占用2个输入点。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器,用于其内部存储程序,
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
控制直流电动机所需的I/O点数晶闸管直流电动机调速系统是直流凋速的主要形式,
它采用晶闸管整流装置对直流电动机供电。
用PLC控制的直流传动系统中,PLC的输入除考虑主令信号外,
还需考虑合闸信信号、传动装置综合故障信号、抱闸信号和风机故障信号等A0J2CPUP23。
PLC的输出主要考虑虑速度指令信号正向1~3级、反向1~3级、允许合闸信号和抱闸打开信号等三菱A0J2CPUP23。
一般情况下,一个用PLC控制的可逆直流传动系统大约需12个输入点和8个输出点,
一个不可逆的直流传动系统需9个输入点和6个输出点。
