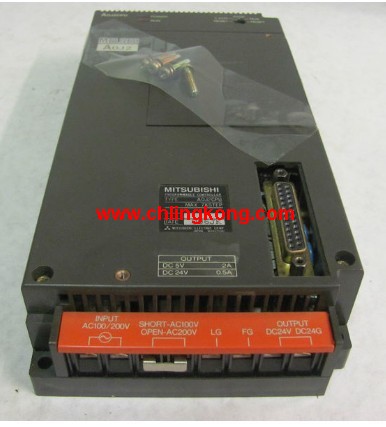

三菱A0J2CPU-DC24 中型、大型PLC采用这种方式便于维修 CPU单元 A0J2CPU-DC24

品牌: 三菱
产品名称: CPU单元
型号: A0J2CPU-DC24
输入输出点数:480点。
程序容量:7k步。
基本命令处理速度:4.4~5.6us。
电源:输入DC24V/输出DC5V 2A。
模块式:是把PLC各基本组成做成独立的模块。
中型、大型PLC采用这种方式。便于维修。
用户程序存储容量:是衡量可存储用户应用程序多少的指标。
通常以字或K字为单位。16位二进制数为一个字,
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数,
移位指令占2个字。数据操作指令占2~4个字。
PLC的继电器输出接口电路
工作过程:当内部电路输出数字信号1,
有电流流过,继电器线圈有电流,然后常开触点闭合,
提供负载导通的电流和电压。
当内部电路输出数字信号0,则没有电流流过,
继电器线圈没有电流,然后常开触点断开,
断开负载的电流或电压。
也就是通过输出接口电路把内部的数字电路化成一种信号使负载动作或不动作。

10BASE-T。
用于Q模式。
在三菱的PLC网络中进行通信时,
不会感觉到有网络种类的差别和间断,
可进行跨网络间的数据通信和程序的远程、修改、调试等工作,
而无需考虑网络的层次和类型三菱A0J2CPU-DC24。
MELSECNET/H和CC-Link使用循环通信的方式,
周期性自动地收发信息,
不需要专门的数据通信程序,
只需简单的参数设定即可A0J2CPU-DC24
MELSECNET/H和CC-Link是使用广播方式进行循环通信发送和接收的,
这样就可做到网络上的数据共享。
对于使用的Ethernet、MELSECNET/H、CC-Link网络,
可以在GX Developer软件画面上设定网络参数以及各种功能,简单方便三菱A0J2CPU-DC24。2轴。
2轴直线插补、2轴圆弧插补。
控制单位:pulse,mm,inch,degree。
决定位置的数据数:400/1轴。
40台针连接器。
控制模式:位置自动加减速时间:64-4999ms脉冲列输出。
输入接口电路工作过程:当开关合上,二极管发光,
然后三极管在光的照射下导通,向内部电路输入信号三菱A0J2CPU-DC24。
当开关断开,二极管不发光,三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
PLC的选型随着PLC技术的发展,PLC产品的种类越来越多,
功能日趋完善,其应用也越来越广泛三菱CPU单元。
不同系列不同型号的PLC其性能各有不同,适用场合也各有侧重,
价格上也有较大差异。因此PLC选型时,
在满足控制要求的前提下,
应考虑佳的性能价格比,合理选择PLC。
输入状态和输入信息从输入接口输进,
CPU将之存入工作数据存储器中或输入映象寄存器三菱CPU单元。
然后由CPU把数据和程序有机地结合在一起。
把结果存入输出映象寄存器或工作数据存储器中,
然后输出到输出接口、控制外部驱动器。
三菱PLC是三菱电机在大连生产的主力产品三菱CPU单元。
它采用一类可编程的存储器,用于其内部存储程序,
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。输入输出点数:2048点。
输入输出数据设备点数:2048点。
程序容量:30k。
基本命令处理速度(LD命令):1.0μs。
附带光数据通信线路功能(GI 电缆专用) 。
每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
输入刷新过程。当输入端口关闭时,
程序在进行执行阶段时,输入端有新状态,新状态不能被读入。
只有程序进行下一次扫描时,新状态才被读入。
一个扫描周期分为输入采样,程序执行,输出刷新。
元件映象寄存器的内容是随着程序的执行变化而变化的。
扫描周期的长短由三条决定。
CPU执行指令的速度。
指令本身占有的时间。
指令条数。
由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象,即输输入/输出响应延迟A0J2CPU-DC24。
用户程序存储容量:是衡量可存储用户应用程序多少的指指标三菱A0J2CPU-DC24。
通常以字或K字为单位。16位二进制数为一个字,
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数,
移位指令占2个字。数据操作指令占2~4个字。
