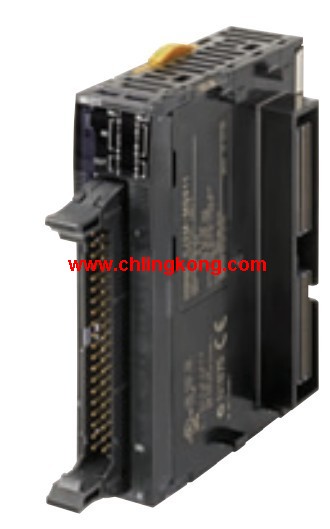

CJ2M-MD211 欧姆龙 脉冲I/O模块 欧姆龙CJ2M-MD211

品牌: 欧姆龙
产品名称: 脉冲I/O模块
型号: CJ2M-MD211
漏型输出,MIL连接器。
10点输入(包括4个中断/快速响应输入和2个高速计数器输入) 。
6点输出(包括2个脉冲输出和2个PWM输出)。
CJ2除了可以直接替代任何CJ1 CPU之外,它还可以提供以下显著优点:
开放性
通过具有EtherNet/IP数据链接功能的标准Ethernet端口进行数据通信。
高级运动控制
CJ2单元支持多轴同步控制,可以替代昂贵的运动控制器。
高速
更快速的程序执行和直接的I/O刷新实现了灵活的设备控制。
一通百通
由于所有PLC系列中各式各样的CPU均采用了统一的体系结构,
所以您只需学习一个系列,一通百通。
高度灵活性
利用可兼容CJ1系列I/O单元种类的多样化(近100种)让PLC满足您的需求。

控制输出接口:EtherCAT通信执行的控制指令。
定位功能:存储操作、梯形图编程的直接操作。
轴数:16轴。
已分配的单元数编号:1。
电流消耗(A)5V:0.46欧姆龙CJ2M-MD211。
配备EtherCAT接口的CJ系列位置控制单元。
EtherCAT非凡的控制性能和简单的操作提高了生产效率CJ2M-MD211
传送速度100Mbps的EtherCAT通信实现快速且精确地位置控制。
本位置控制单元提供了大量位置控制功能。
EtherCAT是Beckhoff Automation GmbH的注册商标。
快速定位操作:使用PLC启动指令花费0.15~0.4ms(以上)来启动伺服操作欧姆龙CJ2M-MD211。
支持带有绝对编码器的伺服电机。
线性插补期间监控轴之间的偏移。
广泛的定位操作。
随附存储操作功能。
带有脉冲串类型位置控制单元的公用控制接口(CJ1W-NC@@4)。
EtherCAT的快速通信 (最短250s的通信周期)。
除了伺服控制外,可以连接变频器、视觉传感器以及支持EtherCAT的其它I/O设备欧姆龙CJ2M-MD211。
支持伺服电机速度控制和扭矩限制输出。轴数:2轴。
控制输出I/F:脉冲串集电极开路输出型。
1、2或4轴的高速度、高精度定位
多样的功能和优越的性能铸造紧凑型的高性能设备
此款相当节约空间的位置控制单元(PCU)具有超紧凑的
尺寸31×90mm(宽×高),可支持最多4轴电机控制欧姆龙脉冲I/O模块。
两种类型可供选择:集电极开路输出和线性驱动器。
因为集电极开路输出和线性驱动器均针对1、2和4轴型号,
所以可以手头的应用选择最合适的型号。
定位在从可编程控制器接收指令后2ms(最大速度)内开始。(有关条件,请参见操作手册欧姆龙脉冲I/O模块。)
使用INTELLIGENTI/OWRITE(IOWR)和INTELLIGENTI/OREAD(IORD)指令可以进行高速数据传送。
可以在1pps单元中实现从低速到高速(最高500kpps)的精细控制欧姆龙脉冲I/O模块。
通过事先将操作模式写入PCU存储,可以从存储完成定位。
使用完成代码可以设置三个位置模式−中断、自动和继续−以响应范围广泛的一系列操作。
每个轴可以定位多达100个模式(顺序数据)。
可以通过针对位置数据、速度数据以及加速度数据的PLC梯形图直接指令完成定位(直接操作)。
这样可以简化以下情形的控制:目标位置和速度在操作开始前无法确定时,
或目标位置和速度由于其它情形发生变化时。
操作期间也可以以变更目标位置和速度CJ2M-MD211。
中断进给将轴移动指定距离,然后根据中断输入停止移动动欧姆龙CJ2M-MD211。
中断输入信号的高速(0.1ms以下)处理确保了高精度的中断定位。
这样可以最大程度提高进给器的精度。
多样的功能(例如,示教、超驰、齿隙补偿、区域、强制中断以及加速/减速曲线)实现了简单易用的定位。
