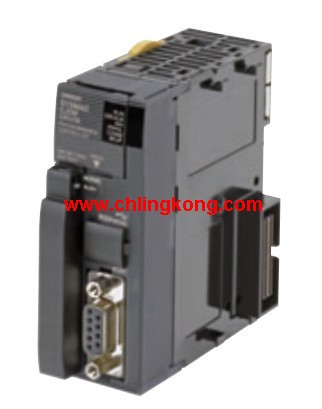

CJ2M-CPU11 欧姆龙CJ2M-CPU11 CPU单元

品牌: 欧姆龙
产品名称: CPU单元
型号: CJ2M-CPU11
I/O容量/可安装单元 (扩展装置):2560点/40个单元(3扩展装置以下)。
程序容量:5K步。
数据存储容量:160K字 (DM:32K字,EM:32K字 ×1个存储库)。
可以安装可选的脉冲I/O模块以支持多达4轴的定位功能。
该模块提供高速计数器、中断输入和脉冲串/PWM输出。
兼容所有现有的CJ1电源、I/O、控制与通信单元。
CJ2除了可以直接替代任何CJ1 CPU之外,它还可以提供以下显著优点:
开放性
通过具有EtherNet/IP数据链接功能的标准Ethernet端口进行数据通信。
高级运动控制
CJ2单元支持多轴同步控制,可以替代昂贵的运动控制器。
高速
更快速的程序执行和直接的I/O刷新实现了灵活的设备控制。
一通百通
由于所有PLC系列中各式各样的CPU均采用了统一的体系结构,
所以您只需学习一个系列,一通百通。
高度灵活性
利用可兼容CJ1系列I/O单元种类的多样化(近100种)让PLC满足您的需求。

通信电缆:双绞屏蔽(STP)电缆。
通信功能:Tag数据链接功能, 消息通信功能。
EtherNet/IP是一种使用Ethernet的工业多供应商网络。
EtherNet/IP由ODVA (开放设备网络供应商协会)管理, 具有开放标准, 并且能与各种工业设备配合使用欧姆龙CJ2M-CPU11。
EtherNet/IP单元支持tag数据链接以实现在Ethernet节点上的设备之间共享数据以及在必要时用于发送和接收数据的信息服务CJ2M-CPU11
EtherNet/IP单元与Ethernet单元支持相同的FINS/UDP和FINS/ TCP功能欧姆龙CJ2M-CPU11。输入点数:16点。
输入电压:DC24V。
输入电流:7mA。
输入信号的脉冲宽度:ON时间:0.05ms以上OFF 时间:0.5ms以上。
安装可能位置:从CPU机架、CPU单元旁边到第5槽(CJ1G、CJ1H)/第3槽(CJ1M)。
安装可能台数:每1个CPU单元最多2台。
外部连接:可卸端子块欧姆龙CJ2M-CPU11。
高速启动I/O中断任务。
可将最多两个单元用于总共最多32个中断输入。
接收输入以启动I/O中断任务。
当中断输入单元接收输入时,CPU单元会中断正常程序中循环任务的执行,
并执行I/O中断任务。
0.05ms的高速ON响应
对于每个CPU单元,可将最多32个中断输入与最多两个该单元一起使用欧姆龙CPU单元。
适用于NPN和PNP输出设备。
不要求选择极性(同样的公用使用同样的极性。)。控制方法/控制输出接口:脉冲串集电极开路输出、脉冲计数器功能。
控制轴数:4轴。
已分配的单元数编号:2。
电流消耗(A):0.31。
这样,可以实现高分辨率和高速度。
具备单元同步和更高速度的运动控制功能
具备2或4轴以及集电极开路输出或线性驱动器输出的型号欧姆龙CPU单元。
CJ1W-NC214/NC414具备集电极开路输出,CJ1W-NC234/NC434线性驱动器输出。
控制2或4轴欧姆龙CPU单元。
可以实现伺服电机和脉冲电机以及线性电机和直接驱动器
电机的高速、高分辨率位置控制。
通过高速控制提高生产率
获得更快的脉冲输出启动时间。脉冲输出从CPU单元发送指令后0.1ms立即启动。
(先前型号在2ms内启动脉冲输出。有关条件和其它详情,请参见操作手册。)
脉冲输出高达4Mpps,可兼容线性电机和直接驱动器电机。这样,可以实现高分辨率和高速度。
使用更高级的功能增加附加值
可以使用高速总线同步CPU单元和位置控制单元之间的操作。
可以在最多5个单元或20个轴之间进行同步控制。
使用电子凸轮功能可以实现大量应用。
内置高速计数器只通过一个位置控制单元就可以在控制位置时监控电机的当前值。
支持OMNUCG系列和G5系列伺服电机的绝对编码器,启用绝对定位系统。
*这样消除了电源中断后重新定义原点的需求,可帮助提供额外的附加值。
从直接操作或存储操作中选择。可以将多达500个定位序列保存为每个轴存储操作的数据。
可以为每个序列设置三个结束模式中任意一个:独立、自动或连续,可以使用重复指令和跳动指令获取复杂的运动控制。
线性插补、弧形插补、索引表控制、进给器控制以及MPG功能可以用于获取这些位置控制单元的运动控制单元的功能。
大量的功能让您可以轻松进行位置控制,包括示教、超驰、齿隙补偿、区域设置以及S曲线加速/减速。
降低TCO。
所有支持软件功能集成到了CX-Programmer。结合了数据追踪和其它CX-Programmer功能,
从设计和调试到系统实施和维护的工作效率得以提高。
线性驱动器输出的位置控制单元生成用于线线性驱动器内部的DC5V电源CJ2M-CPU11。
仅提供DC24V电源,就可以进行控制,与带带有集电极开路输出的单元相同欧姆龙CJ2M-CPU11。
准备了功能块,为所有位置控制单元功能提供功能块。
这可以降低梯形图编程工作量。甚至可以使用功能块库轻松构建使用电子凸轮的同步应用程序。
*减速装置运转时不能使用绝对编码器。
