Pro-face 触摸屏的远程监控及数据采集应用案例(一)

http://www.chlingkong.com
文章来源: 网络 发布时间: 2017-7-5

凌控导读:随着工控技术的发展及工控技术与网络技术、计算机科学的结合,将基于网络的远程监控引入工控应用已经实现。本例将通过一个完整的实例来叙述如何通过以太网对GP进行远程监控及数据采集。
本文以某厂家为例,该客户要求将使用GP2500-SC41-24V型号触摸屏的40余台机器组网接受远程监控及数据采集,通过PC监控每台触摸屏的画面,并记录每台机器的产量及工艺参数Pro-face 经过与该厂家的沟通与合作,我们实现了该厂的工艺要求Pro-face

1、序言
随着工控技术的发展及工控技术与网络技术、计算机科学的结合,将基于网络的远程监控引入工控应用已经实现触摸屏 本例将通过一个完整的实例来叙述如何通过以太网对GP进行远程监控及数据采集触摸屏
本文以某厂家为例,该客户要求将使用GP2500-SC41-24V型号触摸屏的40余台机器组网接受远程监控及数据采集,通过PC监控每台触摸屏的画面,并记录每台机器的产量及工艺参数触摸屏 经过与该厂家的沟通与合作,我们实现了该厂的工艺要求远程监控
以下为具体实现流程远程监控

2、运行环境

2.1硬件环境:
* P III以上CPU,256M内存以上环境,具备网卡(NIC)或网络接口的PC
* 有以太网口的GP触摸屏(本例使用GP2500-SC41-24V)
* 交换机数台(本例使用实达8口交换机)

2.2软件环境
在MICROSOFT WINDOWS XP PROFESSIONAL系统下,安装:
* WINDOWS组件,INTERNET信息服务IIS(INTERNET IMFORMATION SERVICE):进入控制面板,添加删除程序,添加/删除WINDOWS组件,在“INTERNET信息服务IIS”前面方框内打勾,点击确定添加完毕远程监控
* ProPBWin,ProServer,GPWeb(包括compiler和server)。注意ProPBWin,ProServer,GPWeb要装在同一Pro-face目录下,推荐默认目录。
* Microsoft Excel

2.3网络配置
1)用网线连接:
用一根反转网线连接PC和GP。

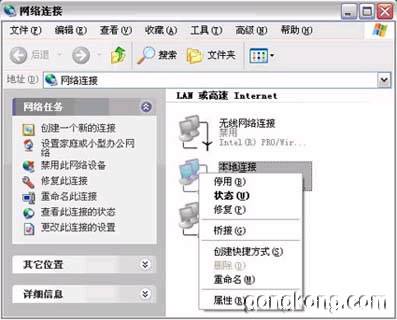

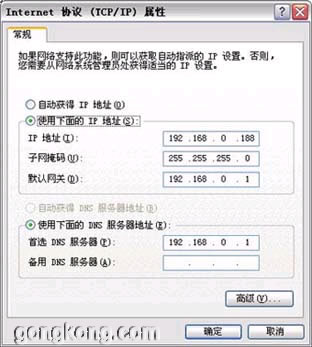

* 设置PC的IP地址:右键点击“网上邻居”,选择属性即进入“网络连接”窗口,右键点击“本地连接”,选择属性即进入“本地连接属性”窗口,双击Internet协议(TCP/IP),修改属性如下(本例设计算机为192.168.0.188,GP为192.168.0.100)。
* 设置GP的IP地址:若是新的不含系统的GP,直接点击进入IP设置页面,设IP地址为192.168.0.100。若是已经载入系统的GP,请按住GP液晶屏的三个角进入离线设置模(OFFLINE),选择INITIALIZE,PLC SETUP,EXTENDED SETUP,ETHERNET SETUP进入IP设置页面。






2)通过集线器(hub)或交换机连接(switch):
用普通网线连接PC与交换机,GP与交换机。设置IP地址。通过交换机可以连接多个GP,要求每个终端的IP地址最后一个数字不相同。交换机之间可以通过网线相互连接。

3、通过Pro-Server获取GP数据并存到EXCEL电子表格

3.1选取节点

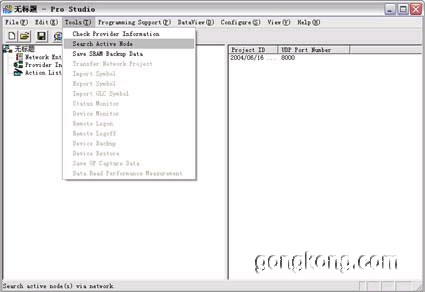

运行Pro-Studio,点选tools菜单选择search active node

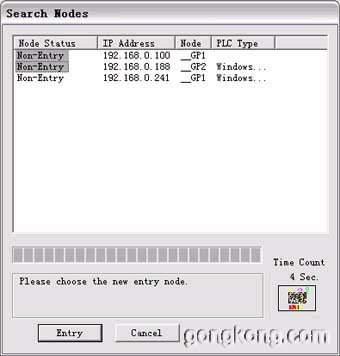

选择你要监控GP节点和PC节点,


点击Entry将节点载入。

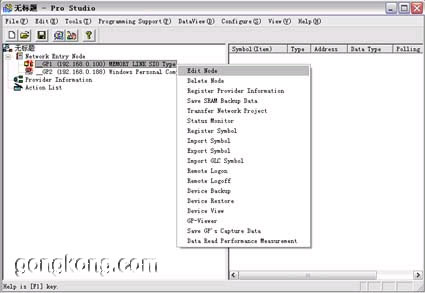

左边树形图出现刚才载入的节点,右键点击节点选择Edit Node编辑节点,


给GP节点选取正确的PLC类型和project工程文件


对GP进行画面监控,直接跳转到3.5

3.2注册地址

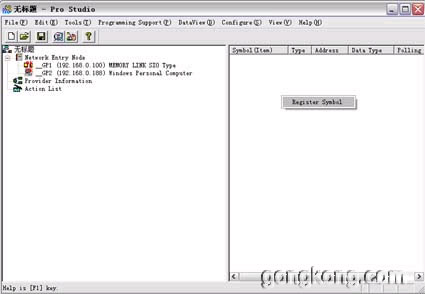

所有在本程序中用到的地址必须在这里注册。点击节点名称在右边空白处取得此节点下的注册地址列表,右键点击列表空白处,选Register Symbol。

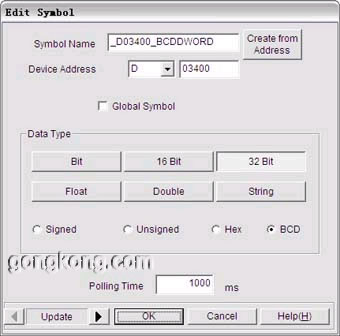

正确选择Data Type和Device Address后点击Create from Address将自动生成Symbol Name,虽然Symbol Name是可以修改的,但我们建议您使用自动生成的名称,这个名称是保证正确且不重复的。



3.3注册动作

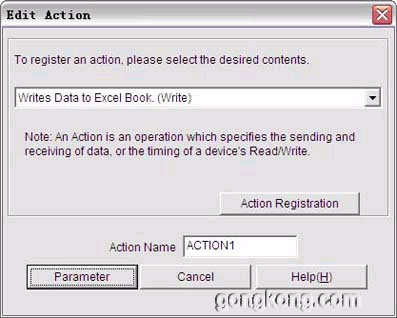

点击Action List在右边空白处取得动作列表,在列表空白处点击右键选择Register Action进入Edit Action界面。点击下拉菜单选择您要进行的动作,此处我们以写数据到Excel文档为例。选中后点选Action Registration按钮,选择Excel的执行程序。


完成后按Parameter。
