欧姆龙CP1E在空压机集中控制系统上的应用

摘要：为了提高空压机运行的管理，降低用电和人工费用，研制出空压机远程自动监控系统远程监控 整套集中控制系统能实现对空压机实时监视、协调及控制，可极大提高生产管理的自动化水平空压机
1、背景简介
　　随着各行各业对节能减排的需求，以及成本要求越来越高，降低机械设备生产用电也随之增加，节能减排成了一个重要的课题空压机 空压机集中控制系统在工厂的应用，可更好的控制空压机的开机和关机等时间管理，根据实际的工况自动控制每个空压机系统，降低用电的费用，以达到降低人工成本，同时提高效率的目的空压机
2、应用说明
　　应用功能描述

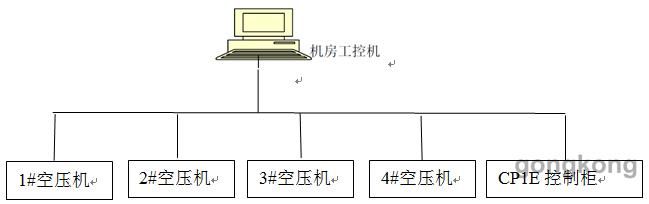

　　整体结构图上图所示，整个结构分成两层，上半部分是智能监控层，下半部分是现场设备层CP1E 智能监控层由PC工控机组成，安装在计算机房中，用来采集空压机的各个运行参数，同时远程监视空压机以及自动放水装置CP1E 现场设备层由4个空压机和1个OMRON的CP1E控制的自动装置组成，CP1E控制柜，根据现场工况的需求，自动控制空压机的运转情况CP1E
    CP1E自动控制柜可以对使用中的空压机进行集中控制和管理，从而使压缩机的运行和维修管理变得更加容易，更加方便。CP1E控制柜根据客户用气量的变化，对空压机的运行台数进行最佳选择并控制运行，从而保证客户用气量的稳定性。
    在某一个空压机发生故障停机时，CP1E控制柜可以自动启动待机中的空压机并运行，从而减少了人为发现不了的供气不足的状态。

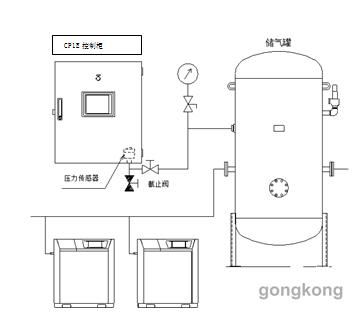

　　CP1E控制柜还具有无休止循环运行机能，可对各空压机的运行时间和启动次数进行控制，实现运行时间和启动次数的均衡化，使能量的损失更少，容量和台数控制运行的效率更高。如下图示CP1E控制柜和空压机连接示意图，必须将CP1E控制柜的压力信号采集在储气罐上，以便于CP1E控制柜采集到更加准确的压力信号，方便有效集中控制每个空压机的运转。

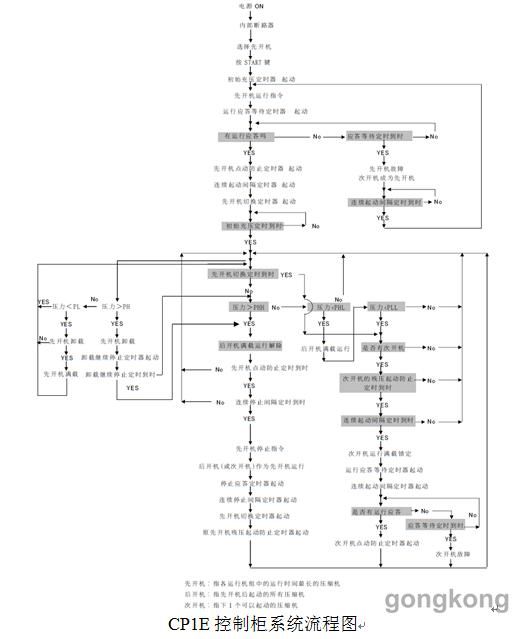

工艺流程说明：

　　系统需要分析：公司一直致力于空压机周边系统的开发和研究，已经有30多年的经验可以依赖，有第一代的仪表和继电器控制，采用更加智能的CP1E的PLC控制，可以更好提升自己产品的质量和知名度，推广起来更加方便，从而在成本上也有效的控制起来，实现客户和自己的双赢。
三、应用的设计与实现

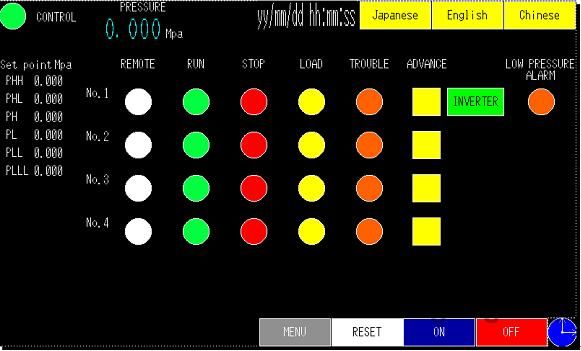

　　CP1E控制程序说明：操作简单，采用彩色触摸屏界面，页面设定更加简单和清晰。CP1E控制柜具有10种功能，可以实现客户空压机无休止循环控制、跨越控制、卸载继续停止、初始充压运行、瞬间停电对应、停止时自动复位、周计划定时、内部定时切换、变频机单独运行、图表自动采集显示灯功能。
应用设备图片展示

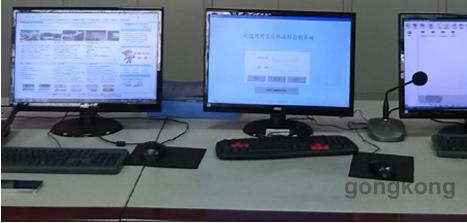

监控机房

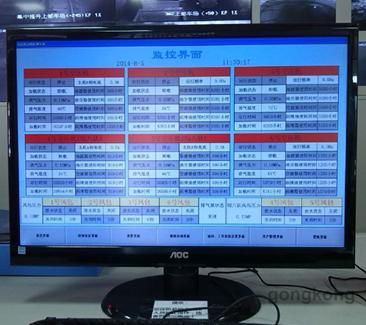

监控软件页面
