首 页 >> 产 品 >> 三菱 >> CC-Link模块 >> 远程I/O模块 >> AJ65SBTB2N-16A 输入点数:16点 三菱AJ65SBTB2N-16A

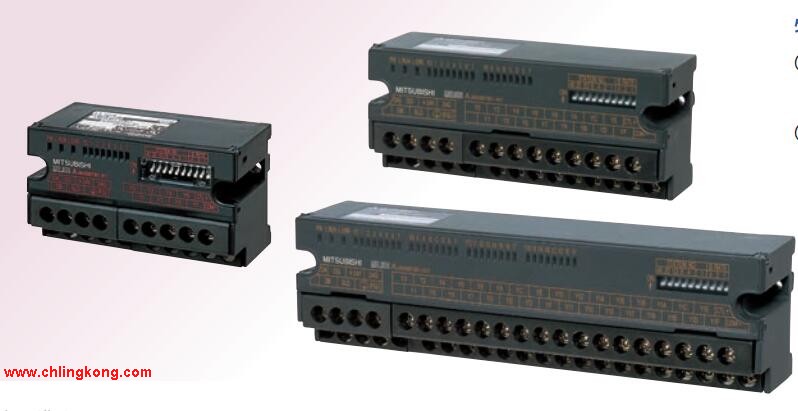

AJ65SBTB2N-16A 输入点数:16点 三菱AJ65SBTB2N-16A

品牌: 三菱
产品名称: 输入模块
型号: AJ65SBTB2N-16A
输入形式:AC输入。
输入点数:16点。
输入响应时间:20ms以下。
额定输入电压/电流:AC100V/7mA。
外部连接:2线式。
可以根据外部的连接方式和外部设备的输入输出规格,
从丰富的产品阵容中选择。
通过端子台上部的手指保护,
人体不会接触到带电部位,
因此也可以将端子台型的远程I/O模块直接安装到机床上。

输入形式:DC输入,正极公共端/负极公共端。
输入点数:4点。
输入响应时间:1.5ms以下。
额定输入电压/电流:DC24V/4mA。
输出形式:晶体管输出,漏型三菱AJ65SBTB2N-16A。
输出点数:4点。
OFF时泄漏电流:0.1mA以下。
输出保护功能:无。
额定负载电压/电流:DC12V/DC24V/0.1AAJ65SBTB2N-16A
外部连接:2线式/2线式。
螺钉端子台型。
业界小等级的小型尺寸。
连接对象一目了然的带铭牌端子台罩。
正极公共端/负极公共端用的输入模块。
可在2线式传感器和负载保持不变的状态下进行连接的端子台构造三菱AJ65SBTB2N-16A。
可沿6方向安装。输出形式:晶体管输出,漏型。
输出点数:16点。
OFF时泄漏电流:0.1mA以下。
输出保护功能:无。
额定负载电压/电流:DC12V/DC24V/0.5mA。
外部连接:2线式。
输入输出端子台可拆卸型。
利用2件式构造的端子台,维护时可在保持配线不变的状态下更换模块。输入形式:DC输入,负极公共端三菱AJ65SBTB2N-16A。
输入点数:16点。
输入响应时间:1.5ms以下。
额定输入电压/电流:DC24V/6mA。
外部连接:3线式。
弹簧夹端子台推入型输入模块。
带诊断功能的输入模块
采用推入型,不需要螺钉紧固,因此可减少配线工时。
可对每1点进行输入配线的断线短路检测三菱输入模块。
可确认外部供电电源的配线异常。
利用2件式构造的端子台,维护时可在保持配线不变的状态下更换模块。输出形式:继电器输出。
输出点数:16点。
OFF时泄漏电流:--。
输出保护功能:无。
额定负载电压/电流:AC240V/2mA。
外部连接:2线式。
输入输出端子台可拆卸型三菱输入模块。
利用2件式构造的端子台,维护时可在保持配线不变的状态下更换模块。快速连接器型。
电压输出。
通道数:8通道。
占用站数:Ver.1模式下占用3站、Ver.2模式下占用1站。
站型:远程设备站三菱输入模块。
三菱plc硬件实施
硬件实施方面主要是进行控制柜等硬件的设计及现场施工。
设计控制柜和操作台等部分的电器布置图及安装接线图。
设计系统各部分之间的电气互连图。
根据施工图纸进行现场接线,并进行详细检查。
由于程序设计与硬件实施可同时进行,
因此三菱PLC控制制系统的设计周期可大大缩短AJ65SBTB2N-16A。
三菱plc联机调试。
联机调试是将通过过模拟调试的程序进一步进行在线统调三菱AJ65SBTB2N-16A。
联机调试过程应循序渐进,
从三菱PLC只连接输入设备、再连接输出设备、再接上实际负载等逐步进行调试。
如不符合要求,则对硬件和程序作调整。
通常只需修改部份程序即可。
