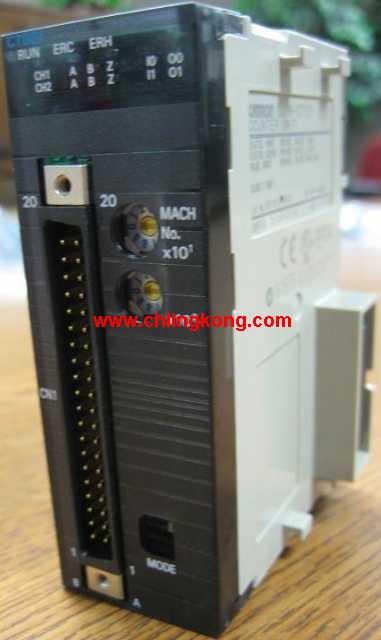

CJ1W-CT021 欧姆龙CJ1W-CT021 接受高达500kHz的输入脉冲频率,可进行快速运动的控制 高速计数器单元

品牌: 欧姆龙
产品名称: 高速计数器单元
型号: CJ1W-CT021
计数通道数:2。
编码器A、 B输入、脉冲输入Z信号:集电极开路输入电压 : DC5V、12V、24V的其中之一( 5V、12V为各1轴内)。
使用丰富多样的功能进行高速灵活控制
配备2个计数器,可对大32位的二进制进行计数。
接受高达500kHz的输入脉冲频率,可进行快速运动的控制。
该单元配备了2个数字输入、2个数字输出和30个软输出。
长0.5ms的响应时间确保了应用的高速闭路控制。
输入频率可达500kHz。
32位计数范围。
提供可变噪音数字过滤器。
提供5、12、24V线性驱动器输入。
支持简单的环形和线性计数模式。
支持两个外部控制输入,总共可以设置16个功能:开门、关门、预设、复位、捕获、停止/捕获/复位组合、复位启用等更多功能。
一个单元通过计数器值零对比、目标对比、中继、保持、可编程输出以及滞后设置来支持两个外部输出和30个内部输出。
脉冲率测量功能和数据记录。
可以使用计数器输出和外部控制输入来触发CPU中的中断任务。

轴数:2轴。
控制输出I/F:脉冲串集电极开路输出型。
1、2或4轴的高速度、定位
多样的功能和优越的性能铸造紧凑型的设备
此款相当节约空间的位置控制单元(PCU)具有紧凑的
尺寸31×90mm(宽×高),可支持多4轴电机控制欧姆龙CJ1W-CT021。
两种类型可供选择:集电极开路输出和线性驱动器CJ1W-CT021
因为集电极开路输出和线性驱动器均针对1、2和4轴型号,
所以可以手头的应用选择合适的型号。
定位在从可编程控制器接收指令后2ms(大速度)内开始。(有关条件,请参见操作手册。)
使用INTELLIGENTI/OWRITE(IOWR)和INTELLIGENTI/OREAD(IORD)指令可以进行高速数据传送欧姆龙CJ1W-CT021。
可以在1pps单元中实现从低速到高速(高500kpps)的精细控制。
通过事先将操作模式写入PCU存储,可以从存储完成定位。
使用完成代码可以设置三个位置模式−中断、自动和继续−以响应范围广泛的一系列操作欧姆龙CJ1W-CT021。
每个轴可以定位多达100个模式(顺序数据)。
可以通过针对位置数据、速度数据以及加速度数据的PLC梯形图直接指令完成定位(直接操作)。
这样可以简化以下情形的控制:目标位置和速度在操作开始前无法确定时,
或目标位置和速度由于其它情形发生变化时。
操作期间也可以变更目标位置和速度欧姆龙高速计数器单元。
中断进给将轴移动距离,然后根据中断输入停止移动。
中断输入信号的高速(0.1ms以下)处理确保了的中断定位。
这样可以大程度提高进给器的精度。
多样的功能(例如,示教、驰、齿隙补偿、区域、强制中断以及加速/减速曲线)实现了简单易用的定位。I/O容量/可安装单元型号标准 (扩展装置):2560点/40单元 (多3个扩展装置)欧姆龙高速计数器单元。
程序容量:50K步。
数据存储容量:160K字,DM:32K字;EM:32K字 × 4个存储库。
卓越的高速控制性能: LOAD指令在16ns内执行, SINE指令在0.59μs内执行欧姆龙高速计数器单元。
甚至更多程序存储器和数据存储器。
每个型号都内置了高速、大容量的EtherNet/IP。
成本更低, 但运动控制更先进: 同步单元操作。
CJ2是模块控制器领域的市场多年丰富经验的结结晶,
代表着控制器设计的一个合乎逻辑的新篇章CJ1W-CT021。
它提供优越的性能、更快的的I/O响应以及级可扩展性,
因此,您只需拥有一个系列欧姆龙CJ1W-CT021。此外,您可以更快、更轻松地完成编程、调试任务,
网络也变得更快速,更易于操作。
欢迎使用全新CJ2系列: 致力于向你提供不再有升级烦恼的技术创新。
