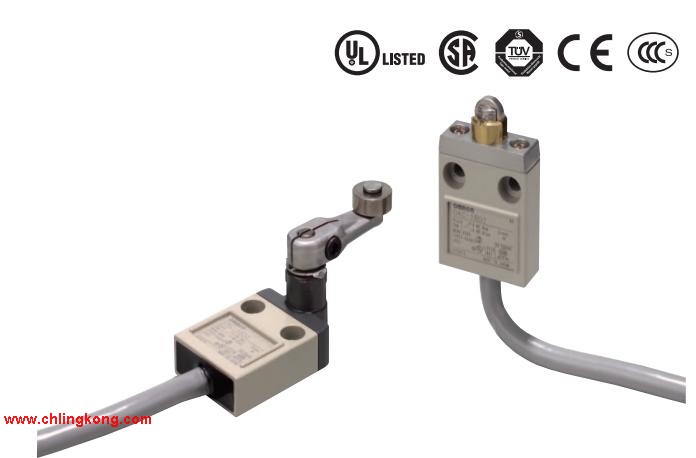

欧姆龙封闭式限位开关原装D4C-2232

种类：2接点开关（强制断开构造）。
传动杆：滚珠摆杆型（金属摆杆，树脂滚珠）。
导管尺寸：单导管型，M20。
内置开关构造：1NC/1NO（速动型）。
广受好评的安全限位开关可以提供全系列符合国际标准的产品封闭式限位开关。
产品包含带有1NC/1NO、2NC、2NC/1NO和3NC接点形式的型号。
（还可以提供MBB接点慢动型D4C-2232）
另外可提供M12连接型，更加节省劳动力，更换更方便封闭式限位开关。
标准的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。种类：带操作指示灯的标准开关（红色）。
驱动杆：密封横向滚珠柱塞型。
类型：标准负载。
额定规格：DC30V时4A。
电缆：VCTF电缆。
电缆长度：3米。
小型、薄形、高度密封性兼具的紧凑型限位开关。
通过EN、UL、CSA和CCC （中国标准）标准认证封闭式限位开关。
满足IEC IP67防护等级的高密封性。
三层密封构造：柱塞部通过丁腈橡胶填料密封和隔膜密封，
开关部通过丁腈橡胶帽密封；
电缆入口通过包封材料密封。
标准型提供3和5m的电缆长度。型号另提供UL和CSA认证的电缆。
带柱塞的开关可实现并联安装。
该系列增加了带红色LED指示灯的型号以轻松确认操作原装D4C-2232。
带CE标志的VCTF耐油电缆。类型：单导管型。
接点结构：慢动型MBB接点，1NC/1NO。
导管口/连接器：Pg13.5。
新一代多接点型安全门开关，节省人工、有益环保。
该产品系列在原有接点结构1NC/1NO和2NC的基础上，
新增了配备2NC/1NO及3NC接点结构的3接点型和MBB型原装D4C-2232。
M12连接器型，更加节省劳动力，更换更方便。
标准化的镀金接点保证了接触的高可靠性。
适用于标准负载和微小负载。
多种金属头部可选。种类：2接点开关（强制断开构造）原装D4C-2232。
传动杆：柱塞型。
导管尺寸：双导管型，M20。
内置开关构造：2NC（速动型）。
广受好评的安全限位开关可以提供全系列符合国际标准的产品。
产品包含带有1NC/1NO、2NC、2NC/1NO和3NC接点形式的型号。
（还可以提供MBB接点慢动型。）
另外可提供M12连接型，更加节省劳动力，更换更方便。
标准的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。带有外部杠杆的可靠的基本开关
可使用0.1A,6A,11A,16A和21A型号，
所有型号都具有自洁式连接。
可使用外部或内部的定制杠杆，
以及外部杠杆的2个固定位。
符合EN61058-1和UL1054。
型号构成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①额定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接点间隔
无标记： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驱动杆
无标记: 针状按钮型
1: 短摆杆型
2: 摆杆型
3: 长摆杆型
4: R型摆杆型
5: 滚珠短摆杆型
6: 滚珠摆杆型
④传感器的安装位置
无标记: 内部安装，按钮开关离基准位置远
M: 外部安装，按钮开关离基准位置远
K: 外部安装，按钮开关离基准位置近
⑤接触规格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子规格
A: 焊接端子
C2: #187型端子
C: #250型端端子
⑦动作力(OOF)最大
5: 1.96 N
4A: 1.23 N
4: 0.98 N
3: 0...49 N
2: 0.25 N
注.数值都是针状按钮型的数值封闭式限位开关欧姆龙。
⑧取安装孔尺寸
无标记： 3.1mm
K: 2.9mm
⑨特别代码
无标记： 标准
H: 高温(125℃)
E: 特殊额定值:21(8) A
D4C-2232操作手册/说明书/选型样本下载地址: /searchDownload.html?Search=D4C-2232&select=5
