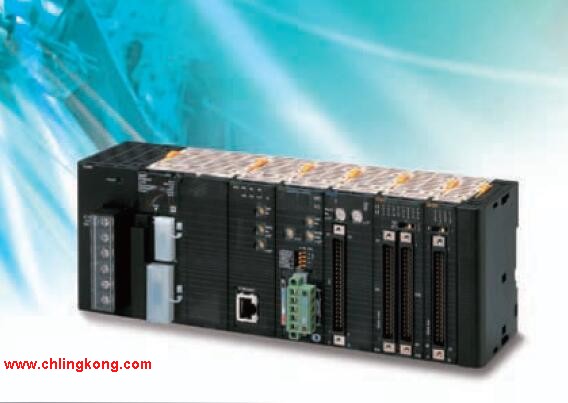

欧姆龙高速串行通信单元CJ1W-SCU32

http://www.chlingkong.com 发布日期:2019/3/13 23:17:57

CJ1W-SCU32



CJ1W-SCU32信息概括:

通信接口:两个RS-422A/485端口CJ1W-SCU32。
以下功能可为带有CJ-system的每个端口选择:
协议宏。
上位链接。
NT链接(1:N模式)。
串行网关。
无协议 3。
MODBUS-RTU从站。
可为带有NJ系统的每个端口选择以下功能:
协议宏。
串行网关。
无协议 3。
MODBUS-RTU从站。
支持与外部设备高速连接的串行通信单元
每个串行通信单元都提供了两个串行通信端端口: RS-232C 和RS-422A/485,
并且可分别为协议宏、上位链接、 NT链接、串行网关和无协议中的每个端口设定串行通信方式。
向CPU装置或扩展装置安装最多16个CPU总线单元 (包括这些串行通信单元)可创建带有最多32个串行通信端口的系统。
将NT-AL001RS-232C/RS-442A链接适配器连接到RS-232C端口以启用1:N通信。
通过CJ1W-SCU@2,您可以使用更快的通信速度 (最多230.4kbps)和更快的CPU单元数据传送,以连接到高速外部设备。





CJ1W-OC201主要性能:

输出点数:8点。
最大开关能力:AC250V/DC24V 2A独立接点。
外部连接:可卸端子块。
用于高速输出和不同应用的各种基本输出单元。
这些输出单元从CPU单元接收输出指令的结果并执行外部设备的ON/OFF控制。
高速输出型号CJ1W-OD213和CJ1W-OD234可以帮助提高系统总处理能力。
提供了高速输出型号以满足各种应用。
ON响应时间:15μs,OFF响应时间:80μs
输出单元具有三种输出类型中的任何一种:继电器接点输出、三端双向输出或晶体管输出。
对于晶体管输出,可在漏型输出或源型输出中进行选择。
还提供具有负载短路保护的输出单元。*1
选择每个应用的最佳接口:Fujitsu连接器或MIL连接器。*2
提供了各种连接器-端子块转换单元,使您可以方便地对外部输出设备进行布线。
*1.以下单元具有负载短路保护:CJ1W-OC202、CJ1W-OD204、CJ1W-OD212和CJ1W-OD232。
*2.可用于具有32点输出或64点输出的型号。



CJ1W-SCU32技术指标:

通信接口:两个RS-422A/485端口。
以下功能可为带有CJ-system的每个端口选择:
协议宏。
上位链接。
NT链接(1:N模式)。
串行网关。
无协议 3。
MODBUS-RTU从站。
可为带有NJ系统的每个端口选择以下功能:
协议宏。
串行网关。
无协议 3。
MODBUS-RTU从站。
支持与外部设备高速连接的串行通信信单元
每个串行通信单元都提供了两个串行通信端口: RS-232C 和RS-422A/485,
并且可分别为协议宏、上位链接、 NT链接、串行网关和无协议中的每个端口设定串行通信方式欧姆龙CJ1W-SCU32。
向CPU装置或扩展装置安装最多16个CPU总线单元 (包括这些串行通信单元)可创建带有最多32个串行通信端口的系统。
将NT-AL001RS-232C/RS-442A链接适配器连接到RS-232C端口以启用1:N通信。
通过CJ1W-SCU@2,您可以使用更快的通信速度 (最多230.4kbps)和更快的CPU单元数据传送,以连接到高速外部设备。
CJ1W-SCU32
